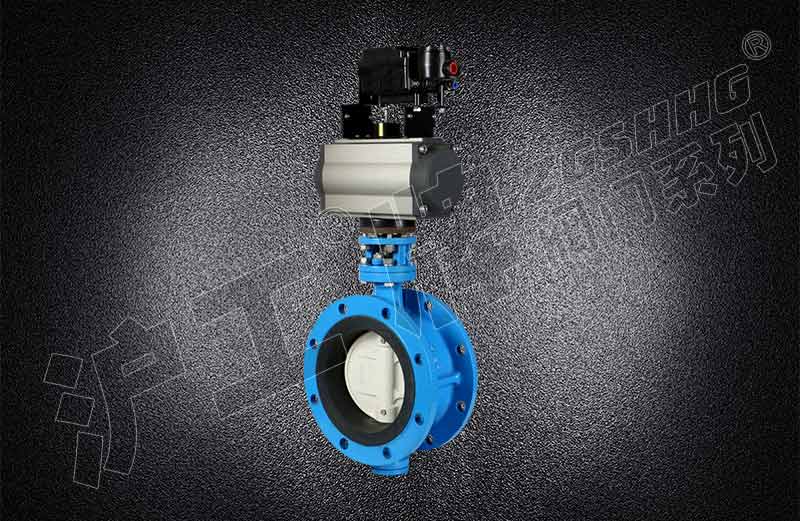

气动法兰中线蝶阀
产品型号:D641X
公称通径:DN25~1000mm
公称压力:1.6MPa
阀体材质:WCB、304、316、UPVC
阀板材质:304、316、316L、尼龙板、铝青铜、球铁镀镍
适用温度:NBR:-30~80℃;EPDM:-30~120℃;PTFE:-30~130℃
设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
产品详情

气动中线蝶阀概述

       气动中线蝶阀是一种蝶板的回转中心(即阀门轴中心)位于阀体的中心线和蝶板的密封截面上的蝶阀,连接方式有对夹式和法兰式。气动中线蝶阀流体阻力较小,中大口径的蝶阀全开时有效流通面积较大,启闭迅速省力,利用压缩空气来带动碟扳旋转90角度即可完成启闭,也可以装配上电气阀门定位器对介质流量,压力,温度等各项参数进行调节控制。


气动中线蝶阀特点

1、小巧轻便,容易拆装及维修,并可在任意位置安装。
2、结构简单、紧凑,操作扭矩小,90°回转开启迅速。
3、流量特性为直线,调节性能好。
4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏。


气动中线蝶阀技术参数

阀体材质:WCB、304、316、UPVC
阀板材质:304、316、316L、尼龙板、铝青铜、球铁镀镍
密封阀座:NBR、EPDM、PTFE【压力等级】:1.6MPa
公称通径:DN25-DN1000
结构形式:A型、LT凸耳式
连接方式:对夹、法兰式
电磁阀电压:AC220V/110V/380V/24V 50/60HZ  DC24V/12V +10%到-10%
温度范围:NBR:-30~80℃;EPDM:-30~120℃;PTFE:-30~130℃
气动执行器:双作用、单作用
气动附件:换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构


口径

英寸

法兰 GB国标尺寸PN10/PN16/PN25

执行器尺寸

L

H

H1

D1

n-d

重量KG

A

B

C

DN50

2

108

245

80

125/125/125

4-18/4-18/4-18

12

217

137

111

DN65

2-1/2

112

250

90

145/145/145

4-18/4-18/8-18

13.75

258

147

122

DN80

3

114

350

98

160/160/160

4-18/8-18/8-18

16.25

258

147

122

DN100

4

127

380

112

180/180/190

8-18/8-18/8-22

21

299

165

135

DN125

5

140

410

128

210/210/220

8-18/8-18/8-26

30

349

182

153

DN150

6

140

490

147

240/240/250

8-22/8-22/8-26

37

397

199

173

DN200

8

152

560

178

295/295/310

8-22/12-22/12-26

49

473

221

192

DN250

10

165

621

215

350/355/370

12-22/12-26/12-30

72

560

249

213

DN300

12

178

680

250

400/410/430

12-22/12-26/16-30

92

601

280

243

DN350

14

190

757

280

460/470/490

16-22/16-26/16-33

127.5

738

383

356

DN400

16

216

825

320

515/525/550

16-26/16-30/16-36

158

738

383

356

DN450

18

222

925

350

565/585/600

20-26/20-30/20-36

202

738

383

356

DN500

20

229

1010

380

620/650/660

20-26/20-33/20-36

251

940

434

415

DN600

24

267

1180

440

725/770/770

20-30/20-36/20-36

350

940

434

415
