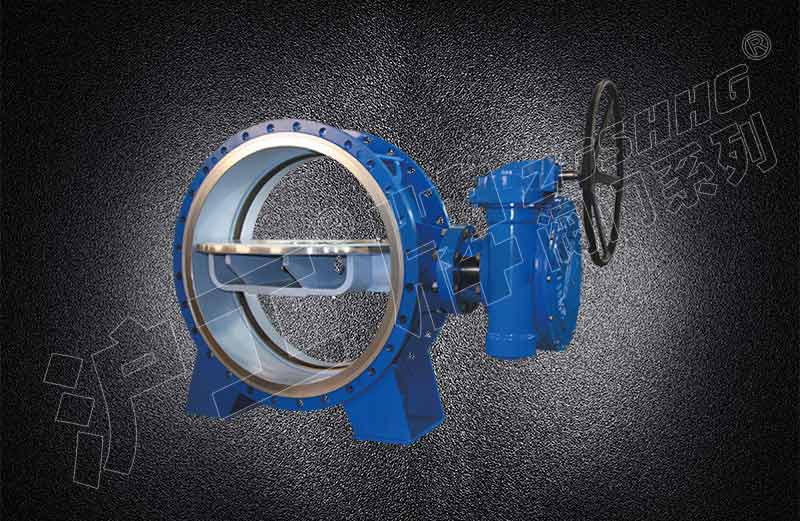

大口径金属硬密封蝶阀
产品型号:D343H/Y
公称通径:DN50~2000mm
公称压力:PN0.6~4.0MPa
适用温度:-40℃~570℃
适用介质:水、油品、蒸汽、煤气、酸、碱等
制造标准:GB/T 122387-89
法兰标准:GB9113-2000、GB17241.6-1998
结构长度标准:GB12221-89
检验标准:GB/T 13927-92
产品详情

一、大口径金属硬密封蝶阀简介:
       D343H、D343Y、D341H型PN6~PN40多层次硬密封蝶阀安装在石油、化工、食品、医药、轻纺、造纸、水电、船舶、供排水、冶炼等系统中,在一切水、气体、油品、半流体及固体粉未管线和容器上作为调节和截流使用,可在任意安装在横向管道或竖向管道。D343H型涡轮金属硬密封蝶阀要比橡胶软密封蝶阀的帮命要长久,它的阀门通常为碳钢或不锈钢材质。

二、大口径金属硬密封蝶阀主要性能参数:

公称通径 DN 50~2000mm
公称压力 0.6MPa 1.0MPa 1.6MPa 2.5MPa 4.0MPa
试验压力 PsMPa 强度试验 0.9 1.5 2.4 3.75 6.0
密封试验 0.66 1.1 1.76 2.75 4.4
气密封试验 0.5~0.8 MPa
适用介质 水、油品、蒸汽、煤气、酸、碱等
适用温度 -40℃~570℃


三、大口径金属硬密封蝶阀主要外形和连接尺寸:

D343H-10C、D343Y-10C、D341H-10C蜗轮法兰式硬密封蝶阀连接尺寸:

通径 主要尺寸 0.25MPa 0.6MPa 1.0M Pa
mm inch L H H 1 D D 1 Z-φd b×f D D1 Z-φd b×f D D1 Z-φ d b×f
50 2 108 75 200 140 110 4-φ14 16×3 140 110 4-φ14 16×3 165 125 4-φ18 20×3
65 2-1/2 112 93 210 160 130 4-φ14 16×3 160 130 4-φ14 16×3 185 145 4-φ18 20×3
80 3 114 98 226 190 150 4-φ18 18×3 190 150 4-φ18 18×3 200 160 8-φ18 20×3
100 4 127 130 250 210 170 4-φ18 18×3 210 170 4-φ18 18×3 220 180 8-φ18 22×3
125 5 140 165 295 240 200 8-φ18 20×3 240 200 8-φ18 20×3 250 210 8-φ18 22×3
150 6 140 175 315 260 225 8-φ18 20×3 265 225 8-φ18 20×3 285 240 8-φ22 24×3
200 8 152 220 380 320 280 8-φ18 22×3 320 280 8-φ18 22×3 340 295 8-φ22 24×3
250 10 165 250 405 375 335 12-φ18 24×3 375 335 12-φ18 24×3 395 350 12-φ22 26×3
300 12 178 300 480 440 395 12-φ22 24×4 440 395 12-φ22 24×4 445 400 12-φ22 26×4
350 14 190 330 545 490 445 12-φ22 24×4 490 445 12-φ22 24×4 505 460 16-φ22 26×4
400 16 216 360 550 540 495 16-φ22 24×4 540 495 16-φ22 24×4 565 515 16-φ26 26×4
450 18 222 380 620 595 550 16-φ22 24×4 595 550 16-φ22 24×4 615 565 20-φ26 28×4
500 20 229 410 680 645 600 20-φ22 26×4 645 600 20-φ22 26×4 670 620 20-φ26 28×4
600 24 267 460 750 755 705 20-φ26 26×5 755 705 20-φ26 26×5 780 725 20-φ30 30×4
700 28 292 530 820 860 810 24-φ26 26×5 860 810 24-φ26 26×5 895 840 24-φ30 30×5
800 32 318 610 910 975 920 24-φ30 26×5 975 920 24-φ30 26×5 1015 950 24-φ33 32×5
900 36 330 640 930 1075 1020 24-φ30 26×5 1075 1020 24-φ30 26×5 1115 1050 28-φ33 34×5
1000 40 410 720 980 1175 1120 28-φ30 26×5 1175 1120 28-φ30 26×5 1230 1160 28-φ36 34×5
1200 48 470 820 1220 1375 1320 32-φ30 26×5 1405 1340 32-φ33 28×5 1455 1380 32-φ39 38×5
1400 56 530 930 1310 1575 1520 36-φ30 26×5 1630 1560 36-φ36 32×5 1675 1590 36-φ42 42×5
1600 64 600 80 1460 1830 1760 40-φ36 1915 1820 40-φ48 62×5
1800 72 670 1090 1560 2045 1970 44-φ39 2115 2020 44-φ48
2000 80 760 1190 1670 2265 2 1 80 48-φ42 2325 2230 48-φ48


 D343H-16C、D343Y-16C、D341H-16C蜗轮法兰式硬密封蝶阀连接尺寸:

2.5Mpa压力型号有:D343H-25C、D343Y-25C、D341H-25C;4.0Mpa压力型号有:D343H-40C、D343Y-40C、D341H-40C

通径 主要尺寸 1.6M Pa 2.5MPa 4.0MPa
mm inc h L H H 1 D D 1 Z-φd b×f D D 1 Z-φd b×f D D1 Z-φd b×f
50 2 108 75 200 165 125 4-φ18 20×3 165 125 4-φ18 20×3 165 125 4-φ18 20×3
65 2-1/2 112 93 210 185 145 4-φ18 20×3 185 145 8-φ18 22×3 185 145 8-φ18 22×3
80 3 114 98 226 200 160 8-φ18 20×3 200 160 8-φ18 4×3 200 160 8-φ18 24×3
100 4 127 130 250 220 180 8-φ18 22×3 235 190 8-φ22 24×3 235 190 8-φ22 24×3
125 5 140 165 295 250 210 8-φ18 22×3 270 220 8-φ26 26×3 270 220 8-φ26 26×3
150 6 140 175 315 285 240 8-φ22 24×3 300 250 8-φ26 28×3 300 250 8-φ26 28×3
200 8 152 220 380 340 295 12-φ22 24×3 360 310 12-φ26 30×3 375 320 12-φ30 34×3
250 10 165 250 405 405 355 12-φ26 26×3 425 370 12-φ30 32×3 450 385 12-φ33 38×3
300 12 178 300 480 460 410 12-φ26 28×3 485 430 16-φ30 34×4 515 450 12-φ33 42×4
350 14 190 330 545 520 470 16-φ26 30×4 555 490 16-φ33 38×4 580 510 16-φ36 46×4
400 16 216 360 550 580 525 16-φ30 32×4 620 550 16-φ36 40×4 660 585 16-φ39 50×4
450 18 222 380 620 640 585 20-φ30 34×4 670 600、 20-φ36 42×4 685 610 20-φ39 50×4
500 20 229 410 680 715 650 20-φ33 36×4 730 660 20-φ36 44×4 755 670 20-φ42 52×4
600 24 267 460 750 840 770 20-φ36 38×5 845 770 20-φ39 46×5 890 795 20-φ48 60×5
700 28 292 530 820 910 840 24-φ36 38×5 960 875 24-φ42 46×5
800 32 318 610 910 1025 950 24-φ39 38×5 1085 990 24-φ48 50×5
900 36 330 640 930 1125 1050 28-φ39 40×5 1185 1 090 28-φ48 54×5
1000 40 410 720 980 1255 1170 28-φ42 42×5 1320 1210 28-φ56 58×5
1200 48 470 820 1220 1485 1390 32-φ48 48×5 1530 1420 32-φ56 72×5
1400 56 530 930 1310 1685 1590 36-φ48 60×5 1750 1640 36-φ65 78×5
1600 64 600 980 1460 1930 1820 40-φ56
1800 72 670 1090 1560 2130 2020 44-φ56
2000 80 760 1190 1670 2345 2230 48-φ62
